Automatyczne oświetlenie to nie tylko wygoda i większe bezpieczeństwo po zmroku, ale przede wszystkim sposób na realne oszczędności w domowym budżecie. W tym artykule krok po kroku przeprowadzę Cię przez proces, jak podłączyć czujnik ruchu, dzieląc się sprawdzonymi schematami oraz praktycznymi wskazówkami, które pozwolą Ci wykonać tę pracę samodzielnie i w pełni bezpiecznie. Dzięki zebranej wiedzy technicznej przygotujesz się do montażu bez stresu, unikając najczęstszych błędów podczas instalacji.
Zrozumienie tego, jak podłączyć czujnik ruchu, polega na wpięciu urządzenia w obwód elektryczny między źródło zasilania a lampę, tak aby czujka mogła przerywać lub zamykać obwód fazowy w momencie wykrycia aktywności. W standardowym układzie 230 V musisz doprowadzić przewód fazowy (L) oraz neutralny (N) do urządzenia, a następnie połączyć wyjście czujnika (L’) z przewodem fazowym prowadzącym bezpośrednio do żarówki. Pamiętaj, że kluczową zasadą jest odłączenie zasilania w rozdzielnicy głównej przed zdjęciem jakiejkolwiek obudowy, co pozwala na bezpieczną pracę z przewodami. To właśnie precyzyjne odcięcie dopływu energii stanowi fundament, o którym każdy majsterkowicz musi pamiętać, przystępując do modernizacji systemu oświetleniowego w swoim domu.

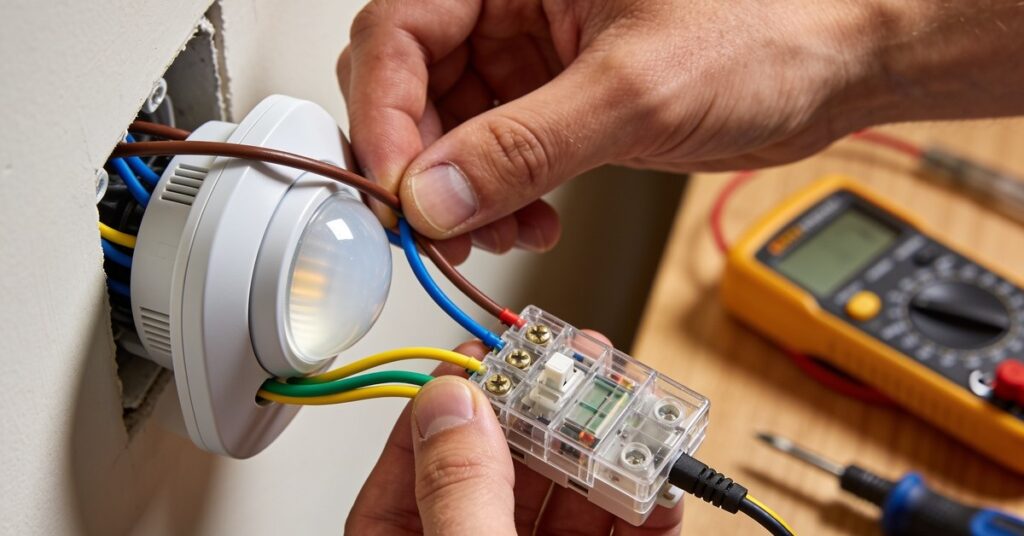

Bezpieczeństwo i przygotowanie stanowiska pracy, aby poprawnie podłączyć czujnik ruchu
Bezpieczne podłączenie czujnika ruchu wymaga przede wszystkim całkowitego odcięcia dopływu prądu w domowej rozdzielnicy oraz weryfikacji braku napięcia za pomocą próbnika na każdym z przewodów. Przed przystąpieniem do montażu upewnij się, że masz pod ręką sprawne narzędzia:
- Próbnik napięcia – Twój najlepszy przyjaciel, nigdy nie ufaj „na oko”.
- Śrubokręt izolowany – bezpieczeństwo ponad wszystko.
- Złączki WAGO – szybkie i pewne połączenie przewodów bez plątaniny taśmy izolacyjnej.
- Przewody miedziane o przekroju 3 × 1,5 mm².
Zawsze sprawdzaj obecność napięcia na przewodzie fazowym (L – brązowy lub czarny), neutralnym (N – niebieski) oraz ochronnym (PE – żółto-zielony). Pamiętaj, że wszelkie prace elektryczne w domu, ze względu na ryzyko porażenia czy błędów montażowych, powinny być wykonywane przez osobę posiadającą odpowiednią wiedzę, a w przypadku bardziej skomplikowanych instalacji – przez certyfikowanego elektryka. Dobra organizacja stanowiska pracy i dbałość o detale na tym etapie to fundament, który gwarantuje spokój ducha na lata. Wielu majsterkowiczów zastanawia się, czy warto oszczędzać na tańszych zamiennikach, ale z mojego doświadczenia wynika, że przy instalacjach elektrycznych lepiej postawić na sprawdzone marki i certyfikowany osprzęt, który nie zawiedzie w najmniej odpowiednim momencie.
Schemat podłączenia czujnika ruchu PIR do lampy i zasada działania
Montaż urządzenia opiera się na poprawnym przypisaniu przewodów do odpowiednich zacisków: fazowy z sieci trafia do wejścia L, neutralny do wejścia N, a wyjście sterujące (L’ / OUT) łączy się z fazą odbiornika. Przewód neutralny (N) z sieci musi być spięty bezpośrednio w puszce z przewodem neutralnym lampy, co zamyka obwód niezależnie od pracy czujki. W instalacjach 12 V należy dodatkowo zastosować zasilacz 230/12 V, podłączając czerwony przewód (+) do dodatniego bieguna, a czarny (–) do ujemnego, co wymaga szczególnej uwagi przy polaryzacji.
Podłączając czujnik typu PIR, upewnij się, że przewód ochronny (PE) jest połączony z obudową lampy oraz zaciskiem PE w czujniku. W przypadku czujników sufitowych, zacisk oznaczony jako L lub IN przyjmuje fazę z sieci, natomiast wyjście do lampy jest oznaczone literą L’, OUT, symbolami A lub strzałką. Taka konfiguracja sprawia, że czujka staje się inteligentnym „łącznikiem”, który zarządza przepływem prądu do żarówki, reagując na sygnały z otoczenia. Warto zaznaczyć, że w nowoczesnych wnętrzach, gdzie liczy się estetyka i funkcjonalność, prawidłowe ukrycie przewodów w puszce jest tak samo ważne jak poprawne połączenie elektryczne – porządek w kablach to wizytówka każdego szanującego się majsterkowicza.
Integracja: jak podłączyć czujnik ruchu z wyłącznikiem i na schodach
Wpięcie czujnika w istniejący obwód z włącznikiem światła wymaga uzyskania dostępu do przewodu fazowego (L) oraz neutralnego (N) w puszce włącznika, co często wiąże się z koniecznością przerobienia instalacji na system schodowy. Łącznik schodowy pozwala na sterowanie światłem na dwa sposoby: automatycznie przez czujnik lub ręcznie, co jest niezwykle praktycznym rozwiązaniem w korytarzach czy na klatkach schodowych.
Też przerabiałeś ten temat przy ostatnim remoncie? Poniżej znajdziesz zestawienie parametrów, o których musisz pamiętać przy doborze obciążenia:
| Typ oświetlenia | Maksymalna moc (orientacyjnie) |
|---|---|
| Tradycyjne żarówki | 1200 W |
| Lampy LED | 300 W |
Przy tworzeniu bardziej rozbudowanych systemów, na przykład obsługujących dwa obwody jednocześnie, należy zastosować rozgałęźnik przy wyjściu czujnika. Pozwala to na wyprowadzenie dwóch oddzielnych przewodów fazowych, z których każdy zasila osobny obwód oświetleniowy. Pamiętaj jednak, że suma mocy wszystkich lamp podłączonych do jednego urządzenia musi mieścić się w limitach podanych przez producenta na obudowie. Przekroczenie tych wartości to najprostsza droga do trwałego uszkodzenia elektroniki sterującej, dlatego zawsze warto sprawdzić specyfikację techniczną przed przystąpieniem do finalnego montażu oświetlenia w domu.
Optymalizacja i kalibracja: czujnik ruchu do LED i ustawienia LUX
Konfiguracja parametrów pracy czujnika odbywa się za pomocą trzech pokręteł umieszczonych na obudowie: TIME, LUX oraz SENS, które pozwalają dostosować urządzenie do Twoich indywidualnych potrzeb. Kalibrację przeprowadzaj przy włączonym zasilaniu, pamiętając, że po pierwszym uruchomieniu większość urządzeń potrzebuje kilkunastu sekund na rozruch.
- TIME – ustawiasz czas świecenia lampy po wykryciu ostatniego ruchu.
- LUX – definiujesz próg jasności, poniżej którego czujnik zacznie reagować.
- SENS – regulujesz zasięg detekcji, aby czujnik nie „widział” sąsiada przechodzącego za płotem.
Jeśli ustawisz pokrętło LUX na symbol księżyca, urządzenie będzie aktywne wyłącznie po zmroku, co jest idealnym rozwiązaniem dla oświetlenia zewnętrznego. Warto wiedzieć, że po każdym wyłączeniu światła występuje tzw. czas blokady, w którym czujnik nie reaguje na ruch – nie jest to usterka, lecz standardowa cecha większości modeli. Precyzyjne dostrojenie czułości to klucz do sukcesu, dzięki któremu światło zapali się dokładnie wtedy, gdy tego potrzebujesz, a nie przy każdym podmuchu wiatru poruszającym gałęziami drzew w Twoim ogrodzie.
Profesjonalne limity mocy i przekaźniki dla lampy z czujnikiem ruchu
Profesjonalna interwencja elektryka jest niezbędna, gdy obciążenie oświetlenia przekracza dopuszczalną moc znamionową czujnika lub gdy instalacja w Twoim domu jest wykonana w starym standardzie, np. z przewodami aluminiowymi. Jeśli planujesz podłączyć bardzo dużą liczbę lamp LED, których łączny prąd rozruchowy mógłby uszkodzić elektronikę czujnika, najlepszym rozwiązaniem jest zastosowanie dodatkowego przekaźnika. Przekaźnik przejmuje na siebie ciężar załączania dużych obciążeń, chroniąc delikatne styki czujnika przed wypaleniem.
Ważne: Jeśli podczas prac w puszce napotkasz przewody o nietypowych kolorach, które nie odpowiadają współczesnym normom, odpuść samodzielne eksperymenty i wezwij specjalistę. Solidnie wykonana instalacja to gwarancja, że Twój dom będzie funkcjonował bezawaryjnie, zapewniając Ci komfort i bezpieczeństwo przez długie lata. Pamiętaj, że priorytetem jest zawsze dokładne sprawdzenie braku napięcia próbnikiem przed dotknięciem któregokolwiek przewodu w instalacji. Tylko tak zabezpieczony obwód pozwoli Ci długo cieszyć się w pełni automatycznym oświetleniem w Twoich czterech kątach.
Najczęstsze pytania (FAQ)
Czy czujnik ruchu może sterować lampami o dużej mocy?
Standardowe czujniki mają ograniczenia mocy, zazwyczaj do 1200 W dla żarówek tradycyjnych. Przy większych instalacjach konieczne jest zastosowanie dodatkowego stycznika, który odciąży styki czujnika.
Co zrobić, gdy lampa z czujnikiem ruchu włącza się bez powodu?
Najczęściej przyczyną jest zbyt wysoka czułość (SENS) lub ustawienie czujnika w stronę źródeł ciepła, takich jak grzejniki czy ruchliwa ulica. Spróbuj obniżyć czułość czujnika i zmienić kąt nachylenia jego głowicy.
Czy mogę zamontować czujnik ruchu wewnątrz pomieszczenia?
Tak, czujniki ruchu świetnie sprawdzają się w korytarzach, garderobach czy piwnicach, gdzie często zapominamy wyłączyć światło. Należy tylko dobrać odpowiedni model sufitowy lub ścienny, zależnie od konstrukcji danego wnętrza.
Dlaczego po wyłączeniu światła czujnik przez chwilę nie reaguje?
Jest to tzw. czas blokady, który jest standardową cechą większości urządzeń tego typu. Zapobiega on zbyt częstemu, nerwowemu przełączaniu styków przekaźnika wewnątrz urządzenia.
